| Nazwa marki: | Beishun |
| Numer modelu: | XY-3-1400 |
| MOQ: | 1SET |
| Cena £: | USD 5000-500000 Set |
| Warunki płatności: | TT，L/C |

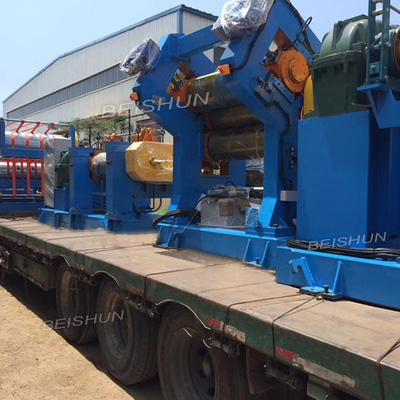

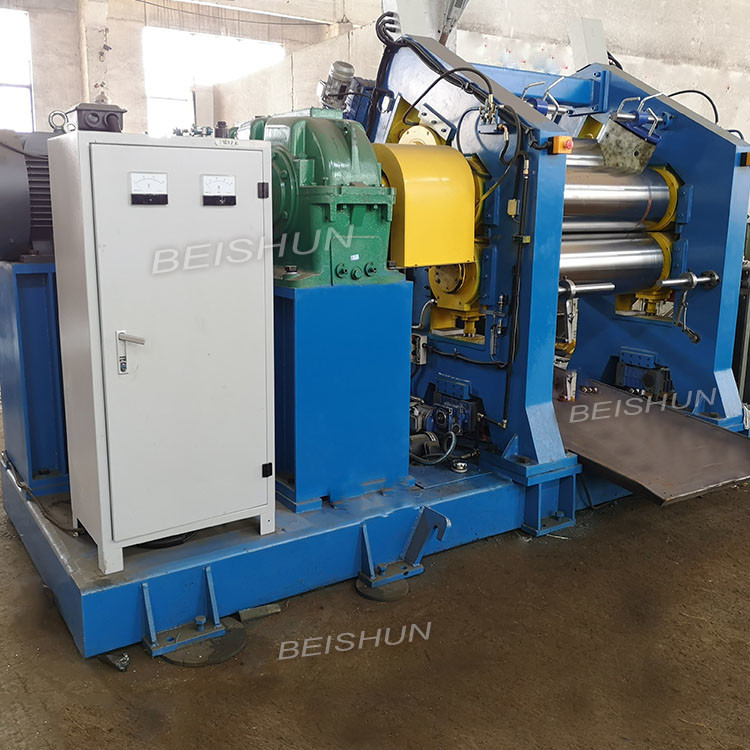

XY-3-1400 Koc do drukowania z gumy Trzy cztery rolki kalendarza
Podanie
Dwu, trzy, czterorolkowy kalandr gumowy służy do kalandrowania gumy lub tworzyw sztucznych, frakcji tkanin i powłok, arkuszy i kompozytów z gumy lub tworzyw sztucznych.
Specyfikacja maszyny kalandra gumowegoMaszyna
| Model | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| Średnica rolki x długość (mm) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| Współczynnik tarcia |
1:1:1 1:1,42:1 |
1:1:1 0,733:1:1 0,733:1:0,733 |
1:1:1
|
1:1:1 1:1,383:1,383 1:1,383:1 |
1:1:1 1:1,5:1 |
1:1:1 1:1,4:1 |
1:1:1 |
1:1:1 1:1,5:1 |
| Prędkość liniowa środkowego wałka (r / min) | 0,8-8 | 3-21.06 | 1,5~15 | 3-26.39 | 2,62-26,2 | 5,4-54 | 8-50 | 2-20 |
| Zakres regulacji docisku (mm) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0,5-25 |
| min.Grubość produktu (mm) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,15 | 0,15 | 0,5 |
| Produkty Szerokość (mm) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| Moc silnika (KW) | 7,5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| Waga (t) | ～2.6 | ～11 | ～22 | ～26 | ~52 | ~67 | ～94 |
Podanie
1. Warunki pracy
Warunki pracy sprzętu: Temperatura 7 ~ 40 ℃, Max.wilgotność względna: 95%.
2. Cechy konstrukcyjne
Stojak:
Produkcja spawalnicza i obróbka wyżarzania, precyzyjne obrabiarki kompleksowe przetwarzanie, duża sztywność, brak deformacji, powierzchnia ślizgowa jest gładka i odporna na zużycie.
Płyta łóżka:
Płyta podstawowa typu spawalniczego i obróbka wyżarzania, a następnie obróbka maszynowa, wysoka wytrzymałość i brak deformacji.
rolki:
Materiał rolki: schłodzone żeliwo stopowe LTH-H
Twardość: 68-72HSD
Warstwa chłodząca: 10-25 mm
Łożysko hosta:
Nasza maszyna do kalandrowania gumy jest wyposażona w szwedzkie łożyska SKF, które gwarantują dokładność kalandrowania.
Płyta podstawy łożyska: Odlew wykonany przez obróbkę odpuszczającą z otworem na olej smarowy.Obudowa uszczelniająca płyty podstawy łożyska jest wykonana z aluminium z uszczelnieniem olejowym z pierścieniem labiryntowym, aby utrzymać wyciek wewnątrz i na zewnątrz.
Urządzenie do regulacji docisku
Regulacja docisku za pomocą górnego wałka, dolnego wałka.Może regulować na obu końcach w tym samym czasie i może regulować osobno.
Typ skrzyni biegów:
Wykorzystuje reduktor prędkości napędu silnika, poprzez sprzęgła sworzniowe, współczynnik tarcia napędza obrót rolki.
Reduktor prędkości:
Typ: jedno wejście silnika i jedno wyjście wału.
Przekładnia: Twardy ząb, zanurzony w powietrzu reduktor prędkości oleju.Hałas ≤78dB, współczynnik bezpieczeństwa: SA≥2 razy｡
Głównym silnikiem:
Silnik główny za pomocą silnika częstotliwości i regulatora o zmiennej częstotliwości reguluje prędkość obrotową silnika.
System smarowania:
Smarowanie łożysk: Systemy te mają jeden zestaw zbiorników oleju, w tym wskaźnik temperatury oleju z regulacją przepływu, skraplacz, filtr itp. oraz kontrolę przepływu, a także obniżają temperaturę oleju smarowego i gwarantują czystość oleju smarowego.
Z przewodami oleju smarowego.
Przewodnik po zapasach:
Oś w kierunku ruchomego typu
Korpus przyjmuje wysokiej jakości spawanie SS41, prowadnica kolby przyjmuje materiał nylonowy MC.
Urządzenie hamulca awaryjnego:
Typ elektrycznego hamulca hydraulicznego
Zdolność hamowania: Po zatrzymaniu ruchu rolki ≤1/4 cyklu.
Umiejscowienie przycisku: wokół ramy korpusu, przycisk awaryjny w kształcie grzybka z przodu iz tyłu ramy korpusu.
Elektryczne urządzenie sterujące:
Skrzynka kontrolera: Wykończenia powierzchniowe typu słupkowego.
Skrzynka operacyjna: Sterowanie pracą obiegu powrotnego.
|
