| Nazwa marki: | Beishun |
| Numer modelu: | X(S)N-110 |
| MOQ: | 1SET |
| Cena £: | USD 10000-90000 Set |
| Warunki płatności: | TT，L/C |

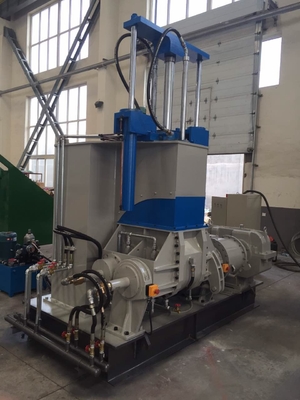

Sterowanie PLC X(S)N-110 Maszyna do ugniatania dyspersji gumy
| Model | X(S)N-35x 30 | X(S)N-55x 30 | X(S)N-75x30 | X(S)N-110x30 | X(S)M-150x30 | |
| Całkowita objętość komory mieszania | Ł | 75 | 125 | 180 | 250 | 325 |
| Objętość robocza komory mieszania |
Ł
|
35 | 55 | 75 | 110 | 150 |
| Moc silnika napędowego | KW | 55 | 75 | 110 | 185 | 220 |
| Moc silnika przechylania | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| Kąt pochylenia | 140 | 140 | 140 | 140 | 140 | |
| Prędkość obrotowa (przód/tył) wirnika | r/min | 30/24,5 | 30/24,5 | 30/24,5 | 30/24,5 | 30/24,5 |
| Ciśnienie sprężonego powietrza | MPa | 0,5~0,8 | 0,6~0,8 | 0,6~0,8 | 0,6~0,8 | 0,6~0,8 |
| Zużycie sprężonego powietrza |
m3/min
|
≥0,9 | ≥1,0 | ≥1,0 | ≥1,5 | ≥2,0 |
| Ciśnienie wody chłodzącej | MPa | 0,3~0,4 | 0,3~0,4 | 0,3~0,4 | 0,3~0,4 | 0,3~0,4 |
| Ciśnienie pary grzewczej | MPa | 0,5~0,8 | 0,5~0,8 | 0,5~0,8 | 0,5~0,8 | 0,5~0,8 |
| Wymiar ogólny | mmm | 3800x2100x3000 | 4400x2200x3100 | 4500x2500x3200 | 4800x3000x3700 | 5000x3300x3900 |
| Waga | Kg | 6500 | 7800 | 10500 | 14500 | 19500 |
Główne cechy
1. Pneumatyczny system sterowania jest kontrolowany przez instrukcję PLC.Dwukierunkowy siłownik pneumatyczny podnosi lub opuszcza siłownik, w przypadku wystąpienia przeciążenia w komorze mieszania, górny siłownik można podnieść automatycznie lub ręcznie, jeśli to konieczne, aby chronić silnik przed przeciążeniem
2. Mechanizm przechylający składa się z silnika hamulca, cykloidalnego reduktora biegów, ślimaka typu TP i przekładni ślimakowej itp.Jest w stanie uruchomić komorę mieszania, aby przechylić ją o 140 wokół przedniego wirnika
3. Górna część korpusu skrzydła wału wirnika i narożniki skrzydła są zespawane stopem odpornym na zużycie.powierzchnia wału wirnika, wewnętrzna ściana komory mieszania, górna powierzchnia tłoka i inne powierzchnie połączone z kolbą są utwardzane lub polerowane i powlekane twardym chromem lub spawane stopami odpornymi na zużycie, dzięki czemu są odporne na zużycie i korozję
4. Wał wirnika ma integralną konstrukcję korpusu skrzydła wirnika przyspawanego na wywierconym wale, dzięki czemu poprawia wytrzymałość i sztywność wirnika.Wnękę vody wewnętrznego skrzydła wirnika można przepuścić przez wodę chłodzącą lub parę grzewczą
5.. komora mieszania jest pustą strukturą typu płaszczowego.górny suwak jest pusty, aby zwiększyć obszar chłodzenia lub ogrzewania i efekt kontroli temperatury
6. główny układ napędowy składa się z silnika głównego, reduktora, łączącej skrzynię biegów z nieparzystą prędkością i uzyskuje się obrót wirników twarzą w twarz
|
