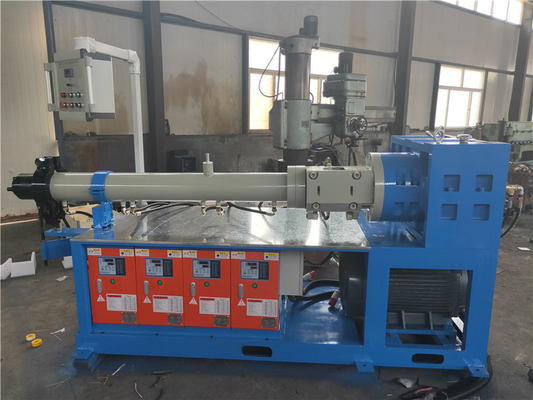

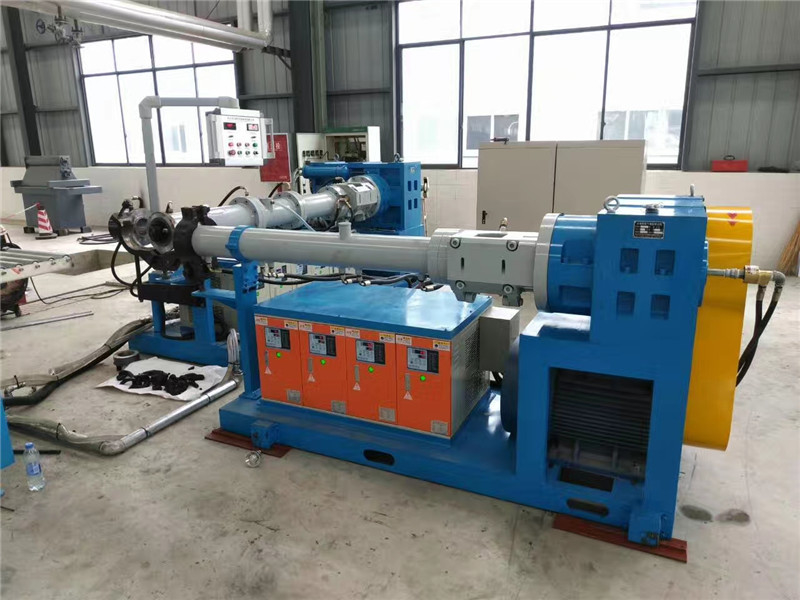

XJ-150 Maszyna do wytłaczania gumy na zimno do produkcji taśmy rurowej z gumowego węża

Aplikacja

Maszyna do wytłaczania gumy jest szeroko stosowana w maszynach gumowych do wytłaczania bieżnika, dętki, gumowej rurki i różnych gumowych pasków.Sprzęt działa sprawnie.Podczas pracy wytłaczarki do gumy guma jest mieszana, mieszana i plastyfikowana za pomocą wytłaczarki ślimakowej, a następnie mieszana i plastyfikowana.Następnie przesuwa się w kierunku głowicy maszyny, a następnie produkt jest wytłaczany z głowicy matrycy.

Procedura pracy linii produkcyjnej wytłaczarki do rur gumowych
1. Wytłaczanie gumy

2. wytłaczarka.

3. Po trakcji.

4. Dzianie.

5. Trakcja.

6. Wyciągnij zewnętrzną rurkę gumowej rury.

7. Przenoszenie trakcji i automatyczne cięcie.

8. Ładowanie rdzenia.

9. Wulkanizacja wysokociśnieniowa.

10. Wyciąganie rdzenia.

11. Gotowy produkt.

Specyfikacja maszynyMaszyna do wytłaczania gumy na zimno

Opis produktu

1. Śruba wykonana jest z materiałów 38CrMoAIA o głębokości azotku 0,5-0,7 mm i twardości HV950-1000.

2. Cylinder podający ekstrudera składa się z tylnego korpusu, tulei przedniej i tulei tylnej.Konstrukcja jest żeliwna z płaszczem.

3. Tylny korpus wykonany jest ze staliwa.Zawiera wnękę, przez którą może przepływać woda obiegowa do regulacji temperatury w celu chłodzenia tylnej części nadwozia.Ponadto w tylnej części korpusu umieszczono tuleje i urządzenia podające.

4. Tuleje wykonane są z materiałów 38CrMoAIA.Twardość powierzchni wewnętrznej wynosi HRC65-70 przy grubości twardej warstwy 0,5-0,7 mm

5. Urządzenie podające składa się z rolki podającej, osłony rolki podającej, wspornika łożyska, pary kół zębatych, łożyska i noża ściągaczki.

Powierzchnia rolki podającej poddawana jest procesowi utwardzania.Zewnętrzna powierzchnia rolki podającej jest wyposażona w gumową rynnę powrotną na obu końcach, aby zapobiec przedostawaniu się gumy do łożysk nośnych.W zestawie znajduje się również nóż do zbierania materiałów gumowych z powierzchni cylindra rolki.Nóż mocowany jest na walcu walcowym z regulowanym rozstawem.

Usta do karmienia obracają się, aby je otworzyć.Rolki podające są smarowane smarem, aby osiągnąć optymalną skuteczność.

6. Cylinder rolkowy przyjmuje materiały 38CrMoAIA.Jego powierzchnia jest poddawana obróbce poprzez azotowanie.Twardość powierzchni wewnętrznej wynosi HRC65-70.Głębokość twardej warstwy wynosi 0,5-0,7 mm.Wzdłuż powierzchni cylindra biegnie osiowa ścieżka regulacji temperatury wody obiegowej, która służy do ogrzewania i chłodzenia cylindra.

7. Reduktor wyposażony jest w utwardzane koła zębate o dokładności przekładni 6 poziomu.Reduktor wyposażony jest również w pompę zębatą z układem wymuszonego smarowania, która posiada funkcję zraszania i chłodzenia oleju.
